聚丙烯酰胺溶液怎么配？粉剂 PAM 配液指南

配制聚丙烯酰胺（PAM）溶液时，应将粉剂缓慢、均匀地加入流动的清洁水中，在受控、不过度剪切的条件下充分水化，再按工艺需要稀释投加。对于部分粉剂牌号，0.2%～0.5% 的母液浓度和约 30～60 分钟的配制时间可以作为试验起点，但不是所有产品通用的操作配方。最终参数应以具体牌号的 TDS、设备条件和现场试验为准。

本文重点介绍粉剂 PAM，与本站聚丙烯酰胺产品页展示的形态一致。乳液型聚合物的活化方式不同，文中另作说明。若要先理解絮凝机理，可阅读什么是聚丙烯酰胺絮凝剂。

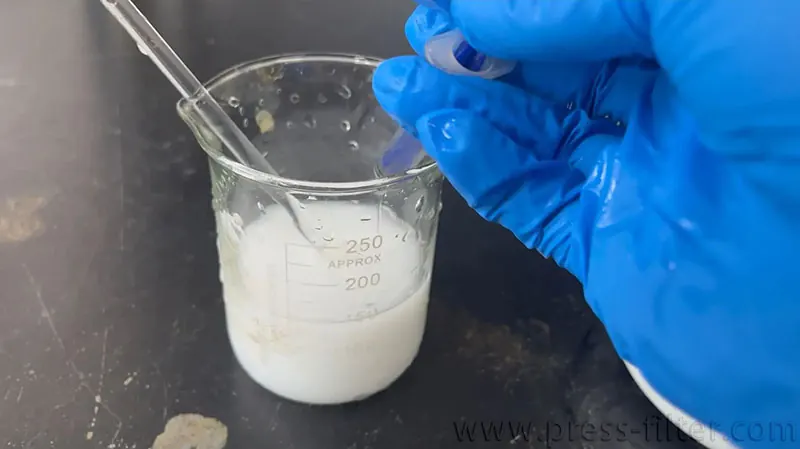

聚丙烯酰胺溶液怎么配？步骤概览

1. 先确认产品形态、有效含量及供应商的配制说明。
2. 向干净的配液罐加入合适水源，启动受控搅拌。
3. 缓慢、均匀地投加粉剂，避免集中倾倒。
4. 保持足够的分散与水化时间，避免后续长时间高剪切。
5. 检查是否有未溶解结团；母液成熟后按需二次稀释。
6. 用烧杯试验或现场试验确认絮凝效果与投加量。

计算示例：按质量计，0.2% 的粉剂配制液约为每 1,000 kg 最终溶液含 2 kg 干粉。这是配液浓度示例，不是向废水中投加的推荐剂量；实际计算还应考虑产品有效含量和最终溶液总质量。

粉剂聚丙烯酰胺的配液要点

1. 确认水质与设备

使用符合该牌号要求的水、洁净的配液罐和适合的分散设备。若必须使用回用工艺水，可与较洁净水进行小试比较；悬浮物、盐分及 pH 均可能影响润湿、黏度与絮凝表现。遵守现场安全要求，溢出的 PAM 溶液会使地面非常湿滑。

2. 向流动水中缓慢投粉

可通过干粉给料器、润湿漏斗或受控手工投加，使颗粒分别接触水。一次性把大量粉剂倒在同一位置，容易形成俗称“鱼眼”的胶皮结团：外层已水化，内部仍是干粉。投料速度要与设备润湿、分散能力匹配。

3. 设定初始浓度并充分水化

对于部分高分子量干粉絮凝剂，可先试验质量分数 0.2%～0.5% 的母液；浓度过高可能导致黏度过大，难以搅拌或泵送。约 30～60 分钟可作为某些粉剂的初始水化时间，但不能只看计时器判断是否完成溶解。产品牌号、粒度、水温、水质和设备都会改变所需时间，应以 TDS 确认。

初期需要有效分散，润湿后则应避免不必要的高剪切。絮凝效果既取决于溶解是否均匀，也取决于高分子链是否得到保护；不同罐体和叶轮不能机械套用同一转速。

乳液型 PAM 的配制有什么不同？

乳液型聚合物不是把干粉撒进水中，而通常需要按具体产品要求进行反转或活化，再水化和稀释。配制浓度及时间受配方和设备影响，不能把上述粉剂参数或固定的“15～20 分钟”直接套用于所有乳液。本站当前聚丙烯酰胺产品页展示的是粉剂牌号；如需要乳液型，应另行确认供货和技术文件。

二次稀释与实际投加量

成熟母液通常还需要在投加点附近进一步稀释，以便在废水或矿浆中分布均匀。部分干粉产品资料给出约 0.05%～0.1% 的投加液浓度示例，但合适数值取决于黏度、泵管设计、接触时间和待处理固体。应观察絮团大小、沉降速度、上清液清澈度或泥饼含水率，而不是把单一浓度当作通用标准。

配液浓度不等于工艺投加量。前者是配制水中的聚合物比例，后者是进入废水或矿浆的有效聚合物量。比较不同牌号和试验结果时，应统一单位并校正有效含量。选型可参阅阴离子与阳离子 PAM 选型指南；矿山应用可参阅PAM 尾矿脱水指南。

常见配液问题及检查方向

不要把“24 小时内用完”当作所有 PAM 的统一保质要求。配制液的稳定性受牌号、浓度、水质、卫生条件和储存环境影响；应按供应商文件确定使用窗口，并尽量按需配制。

常见问题

粉剂 PAM 的母液浓度可以从多少开始试？

对部分高分子量粉剂，质量分数 0.2%～0.5% 可作为试验范围；最终应以具体 TDS、配液设备、泵送能力及处理对象为准。

粉剂聚丙烯酰胺需要熟化多久？

某些干粉产品资料给出约 30～60 分钟，但要确认粉粒已充分润湿和溶解。低温水或不同设备可能改变所需时间。

粉剂和乳液型 PAM 能用同一方法配制吗？

不能。粉剂需要润湿和水化；乳液型通常要按具体配方进行反转或活化，之后再稀释。

为什么配液时会出现“鱼眼”？

粉剂进入水中的速度过快，颗粒外层先形成胶皮，把内部干粉包住。缓慢、均匀地加入流动水有助于减少结团。

下一步：结合牌号与工况核对

询问配液建议时，最好提供 PAM 牌号和形态、水质、配液设备及处理目标。可查看本站粉剂 PAM 产品页了解现有产品类型，或通过联系我们确认技术文件和试验方案。本文不能替代现行 TDS 或现场操作规程。

技术参考：Kemira 的水处理手册区分了干粉润湿与乳液活化，并以约 0.5% 的干粉母液和至少 60 分钟熟化时间为示例。这是一般技术参考，不能替代现场所用牌号的 TDS。
